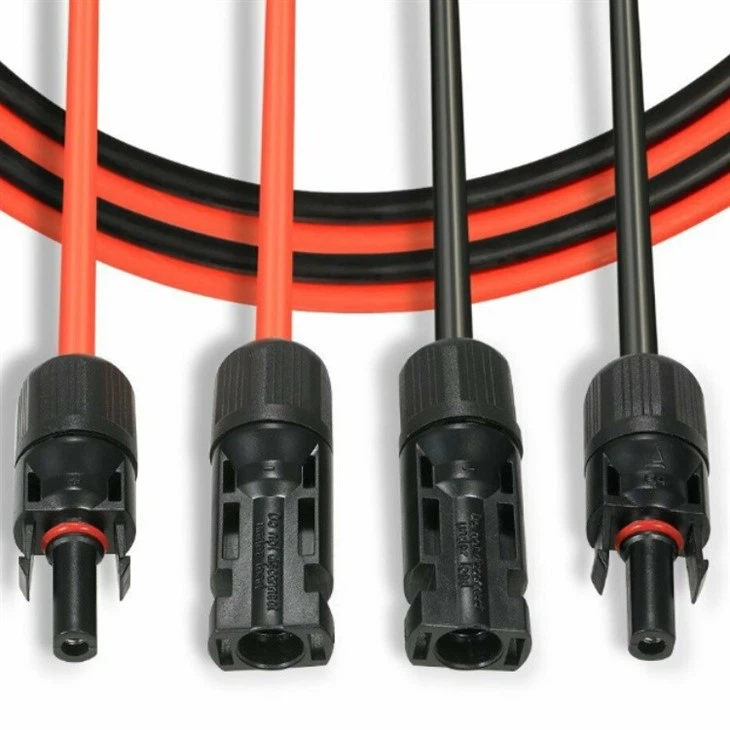

Connecteurs de panneaux solaires Mc4
L'un des avantages les plus notables des connecteurs MC4 est leur conception robuste.
Un autre grand avantage des connecteurs MC4 est la facilité d'installation, qui réduit le temps et les efforts nécessaires pour connecter les panneaux solaires.
Les connecteurs MC4 offrent également une excellente durabilité et longévité grâce à leur qualité et leur construction supérieures.
Description
- Les broches des conducteurs sont en cuivre étamé : lorsque les broches sont serties sur les fils, elles forment une connexion à toute épreuve et fonctionnent parfaitement sous de lourdes charges !
- L'anneau étanche au niveau de la connexion scelle parfaitement l'eau et la poussière et empêche la corrosion, et l'isolation PPO a une excellente résistance au vieillissement et aux UV et peut résister à la pluie, aux vents forts et à la neige pendant plus de 20 ans !
- Compatible avec les câbles PV avec différents diamètres d'isolation de 13 à 10 AWG (2,5 mO - 6 mO)
- Manipulation d'assemblage rapide et facile et retrait simple du bouchon sans aucun outil supplémentaire
Paramètres techniques
| Système de connecteur |
Ø4mm
|
| Tension nominale |
1 000 V CC/1 500 V CC (TÜV) 1)
600 V CC/1 000 V CC/1 500 V CC (UL)2)
1 500 V CC (JET)3)
|
| Courant nominal TÜV85 degré) |
39 A (2,5 mm²/14 AWG)
45 A (4,0 mm²/12AWG)
53 A (6,0 mm²/10AWG)
69 A (10,0 mm²/8 AWG)
|
| Tension d'impulsion nominale 12 kV (1 000 V) |
12kV (1000V)
16kV (1500V)
|
| Plage de température ambiante |
-40 degré ...+85 degré (TÜV/UL)
|
| Limite de température supérieure |
115 degrés (TÜV)
|
| Classe de protection, inséré débranché |
IP65/IP68 (1h/1m)
IP2X
|
| Catégorie de surtension/classe de contamination |
CAT III/3
|
| Résistance de contact du connecteur |
Inférieur ou égal à 0,2 mΩ
|
| Classe de sécurité |
II
|
| Système de connexion |
MULTICAM
|
| Type de connexion | Ondulation |
| Matériel de contact | Cuivre étamé |
| Matériau isolant |
Pennsylvanie
|
| Système de verrouillage (UL) | encastré |
| Classe ignifuge |
UL{{0}}V0
|
| Résistance à l'ammoniac (conformément aux prescriptions techniques de la DLG) | Q60095359 |
Les connecteurs de panneaux solaires Mc4 sont un excellent choix pour tous ceux qui cherchent à tirer le meilleur parti de l'énergie solaire. Ils sont fiables, durables, faciles à installer, respectueux de l’environnement et économiques. En choisissant les connecteurs solaires MC4, vous pouvez être sûr que votre système solaire fonctionnera au mieux, vous permettant de profiter de tous les avantages de l'énergie solaire pendant des années.
